随着近几年我国通信技术和5G技术的不断发展,人们对于高质量的网络需求越来越高,相应网络基站、数据中心的后续维护工作越来越繁重。目前在运营维护的过程中,跳线的找寻往往会花费大量的人力物力。传统的寻线仪脉冲音频的模式需断开网络,零敏度低,效率低下。因此,天诚的极速寻线方案应运而生。产品利用电磁感应原理,光电寻线,简单高效,可提升线缆寻线效率 80% 以上。适用于传统的数据中心,综合布线等项目。
应用标准:GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568.2-D等
产品亮点
  • 产品概述
  • 产品特点
随着近几年我国通信技术和5G技术的不断发展,人们对于高质量的网络需求越来越高,相应网络基站、数据中心的后续维护工作越来越繁重。目前在运营维护的过程中,跳线的找寻往往会花费大量的人力物力。传统的寻线仪脉冲音频的模式需断开网络,零敏度低,效率低下。因此,天诚的极速寻线方案应运而生。产品利用电磁感应原理,光电寻线,简单高效,可提升线缆寻线效率 80% 以上。适用于传统的数据中心,综合布线等项目。
应用标准:GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568.2-D等

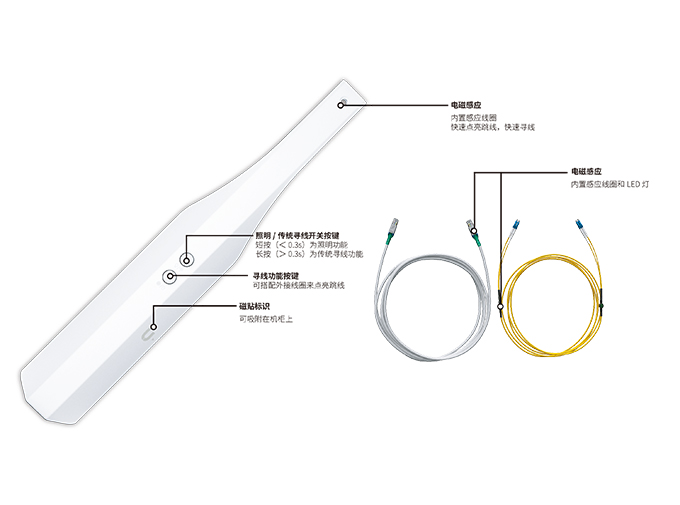

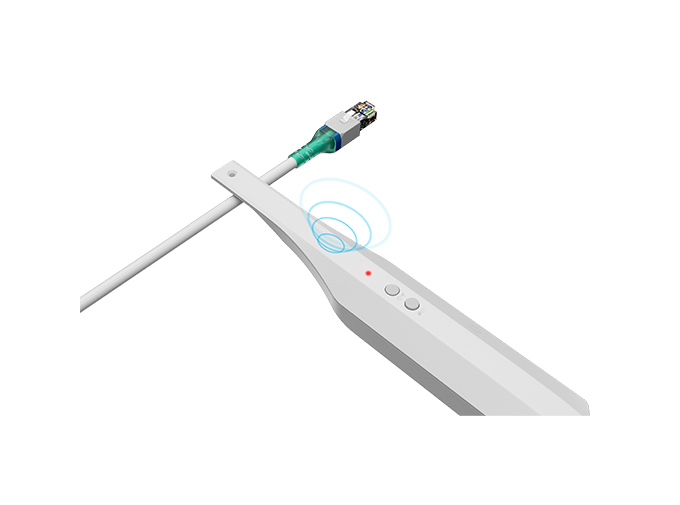

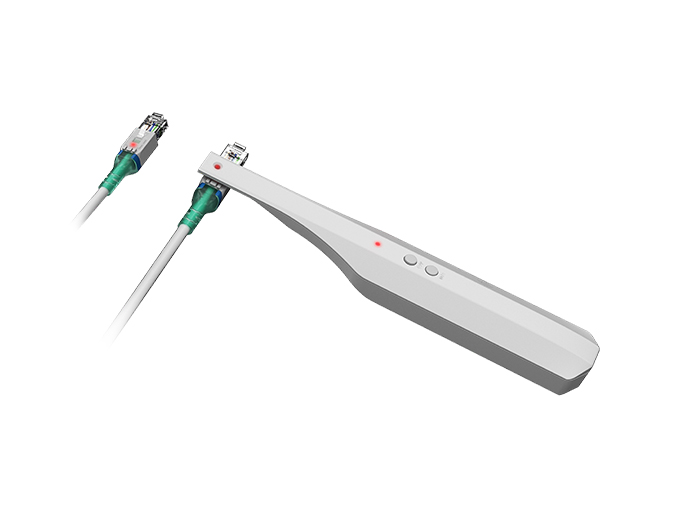

创新的寻线方式 采用电磁感应原理,在跳线两端设置无线线圈及LED,使用寻线仪对感应线圈充电以点亮跳线两端LED。在发射线圈通过一定频率的交变电流产生磁场,接收端通过电磁感应,在线圈中产生一定的电流,从而将能量从发射端转移到接收端,点亮接收端的LED。 解放双手的寻线模式 寻线仪内置磁铁,可吸附至金属机柜上。通过外接线圈进行寻线,并可利用卡接结构将线 圈固定至跳线上,从而使工作人员可以解放双手,去到较远的地方寻找目标跳线。 支持常规铜跳线的寻线功能 通过一端接入音频发射设备(如Fluke注等测试设备),可使用寻线仪的音频检测功能在线缆的另一端上检测到音频从而找到对应的线缆。 照明功能 寻线仪集成LED照明。
产品参数

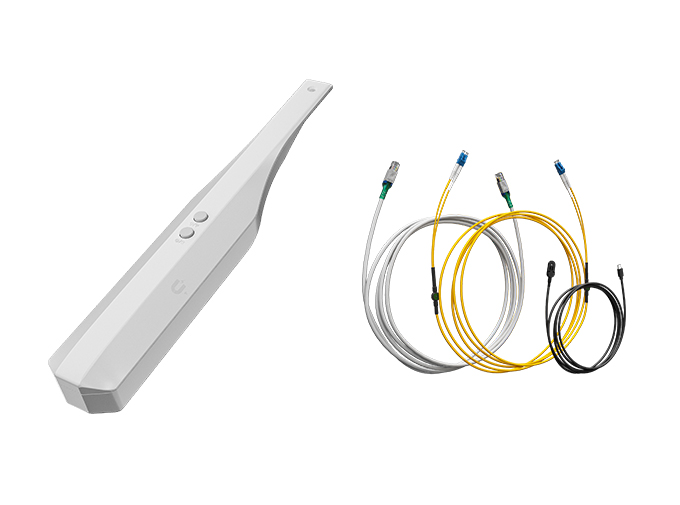

◎极速寻线仪与专用跳线



◎支持音频寻线方式

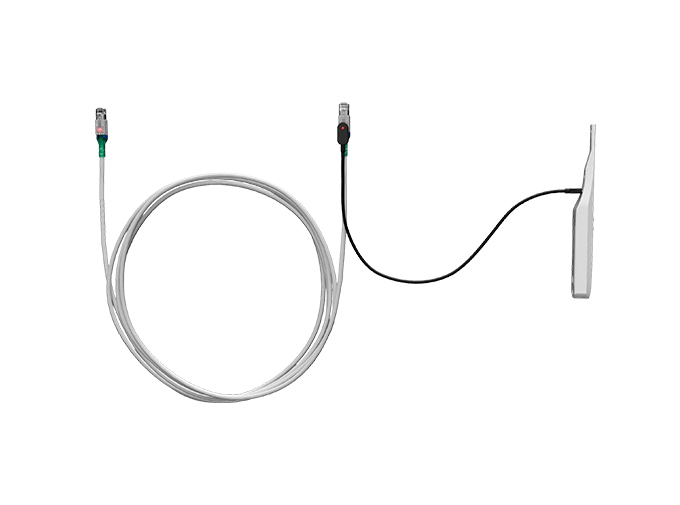

◎寻线仪外接线圈寻线

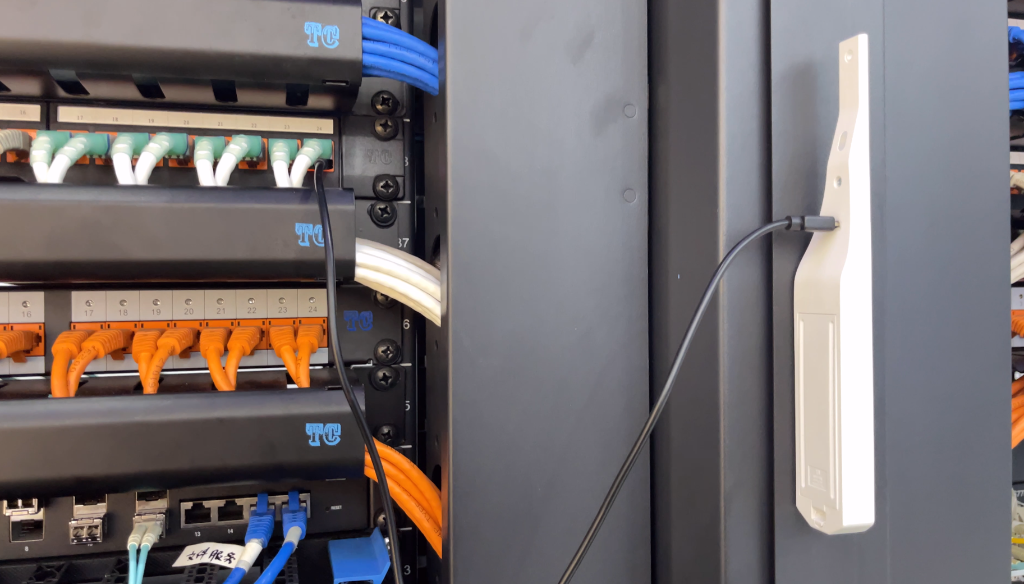

◎解放双手,单人寻线


极速寻线铜跳线


插拔次数

≥ 750次

绝缘强度

直流1000V,1分钟无击穿

绝缘电阻

≥ 500MΩ(+20℃,直流100V)


极速寻线光跳线


插入损耗

≤0.3dB

互换性

≤0.2dB

最小弯曲半径

动态:20倍光缆直径,静态:10倍光缆直径



订购信息




型号

产品描述

颜色

包装

JS-001

极速寻线仪

白色

1个/盒

FJ-LC-LC-B1-1M-JS

LC单模光纤跳线,1米,极速寻线

黄色

1根/袋

PC-13-6-10-JS

六类非屏蔽跳线,1米,极速寻线

灰色

1根/袋
