产品亮点

产品概述
产品特点

用于智能建筑综合布线系统中管理间、设备间、数据中心信息点集中配线、跳接。配合光纤适配器以及智能光纤跳线等连接器件一起使用，为水平、垂直线缆（数据、语音等）提供连接出、入口。与电子配线架扫描仪一起使用，能够实时监测信息端口的连接变化，实现AIM 智能化基础设施管理功能。支持标准19英寸机柜安装，节省有限的机柜空间，是综合布线安装、维护、管理的有力保障。
应用标准：GB/T 18233 (ISO/IEC 11801)；GB 50311；TIA/EIA568-C.2等

在传统的配线架上集成了电子检测系统和LED指示系统，背后有14芯接口，与扫描仪连接，通过扫描仪接收来自管理软件的指令，并以LED灯光形式可视化指导施工维护人员新增、移动或者移除指定端口的跳线。连接扫描仪后，更可实时检测端口以及跳线的连接情况，通过扫描仪把端口信息反馈给AIM管理软件，当有异常发生时，可通过LED灯光系统形成可视化报警。高密度1U24口，根据实际需求配置相应的适配器，支持单模、多模多种模式，安装方便。底盒自带光纤熔纤盘，支持多48芯光纤熔接。独特的触动式防尘门设，结合内部触点，可以实现单配或双配的检测。同时，支持RJ45铜模块的安装，支持光铜混用。

产品参数

FB-DZi-LC-1U-24-02A

19英寸，1U

产品参数
外形尺寸	19英寸，1U
材料	前端框架及后理线托架为塑胶 + 镀镍冷轧钢板
燃烧性能	GB/T 5169.11
兼容性	标准 Keystone 结构的模块

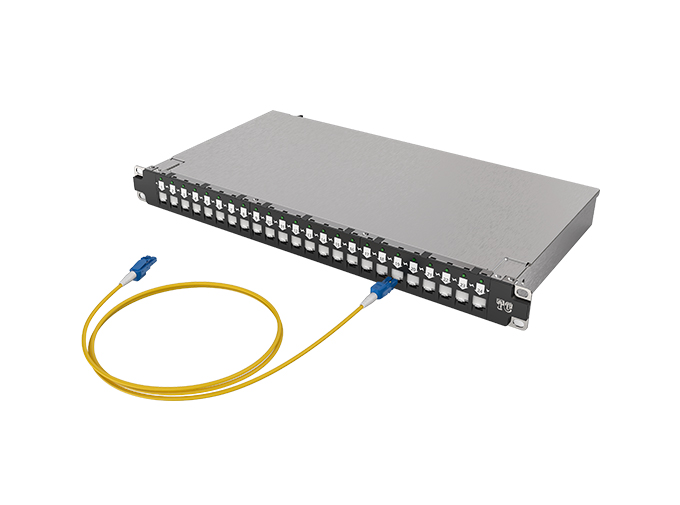

◎光纤电子配线架连接图

◎光纤电子配线架背面图

◎智能光纤跳线

◎弹性金属探针

产品参数		智能光纤跳线
单模	产品长度	L≤3m	L＞3m
	研磨方式	LC PC0°	LC PC0°
	测试方法	方法B	方法B
	插入损耗IL（典型值）	≤0.10dB	—
	插入损耗IL（大值）	≤0.25dB	≤0.25+0.0004×LdB
	回波损耗RL（小值）	≥45dB	≥ 45dB
多模	产品长度	L≤3m	L＞3m
	研磨方式	LC PC0°	LC PC0°
	测试方法	方法B	方法B
	插入损耗IL（典型值）	≤0.10dB	—
	插入损耗IL（大值）	≤0.25dB	≤ 0.25+0.0035×LdB
	回波损耗RL（小值）	≥35dB	≥35dB

注：IL测试参考：IEC 61300-3-4；RL测试参考：IEC 61300-3-6。

订购信息
型号	产品描述	颜色	包装
FB-DZi-LC-1U-24-02A	光纤电子配线架，24 口LC双工（端口型）	黑色 RAL9005	1个/盒
FJ-DZi-LC-LC-10B1	智能光纤跳线，LC，单模，1米	黄色	1根/袋

注：光纤电子配线架出厂自带适配器，无需额外购买。智能跳线长度可定制。
