UTP-15-5E-4P-AF
U/UTP,10M/100M/1G bps,AWG24,室内
用于大楼数字安防系统中工作区(摄像头等)通信引出端与配线间的配线架之间的水平布线。水平布线是数字化安防的重要组成部分,需要更高的可靠性、兼容性,天诚的室内UTP-15系列安防专用非屏蔽布线系统,测试频率可达到100MHZ,支持100 Base-T及1G Base-T应 用, 并支持长距离 以太网供电(Power over Ethernet) 应用(POE/POE+)。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等
产品亮点
  • 产品概述
  • 产品特点
U/UTP,10M/100M/1G bps,AWG24,室内
用于大楼数字安防系统中工作区(摄像头等)通信引出端与配线间的配线架之间的水平布线。水平布线是数字化安防的重要组成部分,需要更高的可靠性、兼容性,天诚的室内UTP-15系列安防专用非屏蔽布线系统,测试频率可达到100MHZ,支持100 Base-T及1G Base-T应 用, 并支持长距离 以太网供电(Power over Ethernet) 应用(POE/POE+)。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等

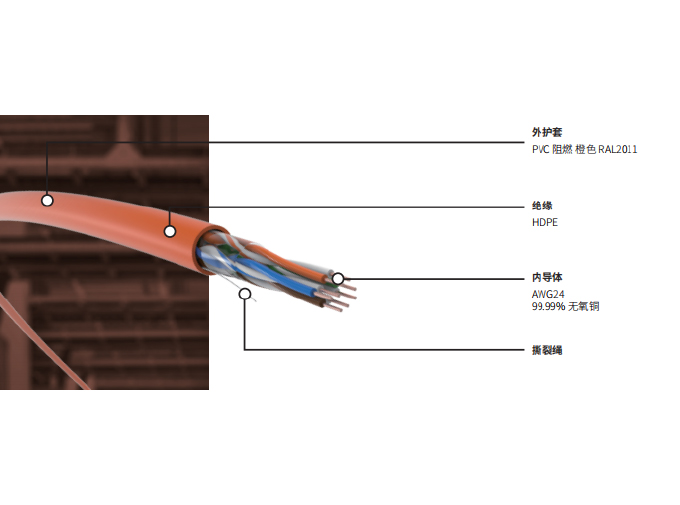

天诚24线规4对安防专用非屏蔽室内线缆经过一系列的优化,使线缆在缩小外径的同时,衰减、近端串扰等技术指标仍保持相当水准,符合天诚通信企业标准Q TC J1.1-2018标准要求,以及制定中的公安部《安防线缆标准》(暂命名)草案的要求,保证线缆高速稳定的传输效果。主要用于大楼安防系统中的视频监控、门禁、楼宇对讲等。
产品参数

备注:按照GB/T18233(ISO/IEC 11801)规定,操作温度达到20℃之后,温度每升高1℃,永久链路线缆最大长度下降0.2%,为插入损耗可能产生的偏差留有适当的性能冗余。

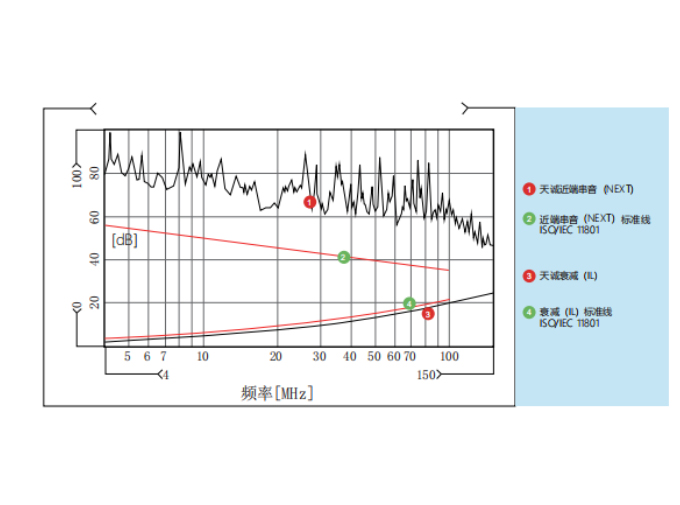

传输性能






Cat.5E

 TC

频率(MHz)

4

10

20

31.25

62.5

100

150

衰减IL(dB/100m)

3.8

6.1

11

15.8

17.9

20

23.6

近端串音衰减NEXT(dB)

80

77

61.1

58.2

62

66.3

47.7

近端串音衰减功率和PS NEXT(dB)

68.8

60.3

52.9

50.5

46.9

41.9

40.1

等电平远端串音衰减ACR-F(dB)

82.2

72.7

76.3

75.7

69.6

71.3

68.7

等电平远端串音衰减功率和PS ACR-F(dB)

68.7

64.2

69.5

69.2

66.5

61

56.3

回波损耗RL(dB)

46

66.6

37.5

41.5

36.9

32.2

28.9



注:上表所反映的数值为典型测量值,符合 GB/T 18015.5(IEC 61156-5)标准。



物理参数

导体尺寸(标称值)

4×2×0.48 (AWG24)

电缆外径(标称值)

5.0mm

重量(305 米,含包装,标称值)

9kg



电气性能

直流电阻(20℃)

100Ω/km

对地电容

≦5.6nF/100m (@1kHz)

100MHz 特性阻抗

100Ω±15Ω

横向变换损耗 TCL

≥50dB-10×lgf(4-100MHz)

延迟偏差

无要求

NVP

69%

以太网供电(POE)

 IEEE 802.3at 增强型以太网供电


机械性能

最小弯曲半径(动态)

20mm

最小弯曲半径(静态)

40mm

最大安装拉力

 100N

抗挤压能力

1000N/10cm

抗冲击能力

≥10次

安装温度

-0℃~+40℃

工作温度

 -20℃~+75℃



燃烧性能(PVC)

PVC 阻燃性能

GB/T 18380.12 (IEC 60332-1-2)

防火等级 CM/CMR

 UL 1581



燃烧性能(LSZH)

阻燃性能 ( 单根 )

GB/T 18380.12 (IEC 60332-1-2)

烟密度

GB/T 17651 (IEC 61034-1/-2)

卤素危险气体

GB/T 17650.1/.2 (IEC 60754-1/-2)



订购信息

型号

产品描述

护套材质

护套颜色

包装

UTP-15-5E-4P-AF

安防专用 1Gbps 非屏蔽室内双绞线,PVC

PVC

橙色

305米/盘
