SFTP-11-5E-4P,SFTP-21-5E-4P
SF/UTP,Cat5E,AWG24,室内
用于大楼通信综合布线系统中工作区通信引出端与配线间的配线架之间的水平布线,以及住宅综合布线系统的用户通信引出端到配线架之间的布线。天诚的室内SFTP-11/21系列超五类屏蔽布线系统,测试频率可达到150MHZ,高于超五类系统行业标准 (100MHz),支持最新的2.5G Base-T应用并支持以太网供电(Power over Ethernet)应用(POE/POE+)。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等
产品亮点
  • 产品概述
  • 产品特点
SF/UTP,Cat5E,AWG24,室内
用于大楼通信综合布线系统中工作区通信引出端与配线间的配线架之间的水平布线,以及住宅综合布线系统的用户通信引出端到配线架之间的布线。天诚的室内SFTP-11/21系列超五类屏蔽布线系统,测试频率可达到150MHZ,高于超五类系统行业标准 (100MHz),支持最新的2.5G Base-T应用并支持以太网供电(Power over Ethernet)应用(POE/POE+)。
应用标准:
GB/T 18233(ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等

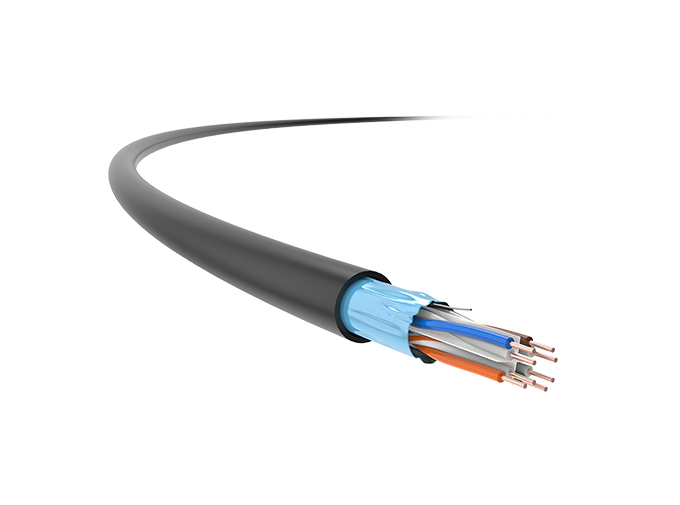

天诚超五类24线规4对双屏蔽室内线缆采用铜网编织及铝箔双重总屏蔽技术,且经过特别的优化,使线缆在衰减、近端串扰等技术指标上获得大幅提升,超出GB/T 18015.5(IEC 61156-5)标准要求,保证线缆高速稳定的传输效果。满足旧项目改造以及新建楼宇结构化综合布线的部署。
产品参数

备注:按照GB/T18233(ISO/IEC 11801)规定,操作温度达到20℃之后,温度每升高1℃,永久链路线缆最大长度下降0.2%,为插入损耗可能产生的偏差留有适当的性能冗余。

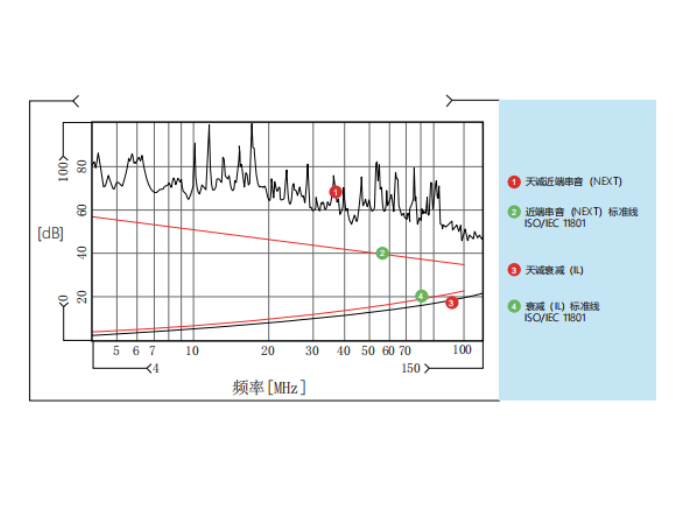

传输性能






Cat.5E

 TC

频率(MHz)

4

10

31.25

62.5

75

100

150

衰减IL(dB/100m)

3.9

5.8

8.1

10.1

15.4

20

21.5

近端串音衰减NEXT(dB)

82.1

85

65

60

60

50

48

近端串音衰减功率和PS NEXT(dB)

76

58.3

55.6

48.1

46.2

49.1

44.1

等电平远端串音衰减ACR-F(dB)

91.7

99.3

90

84.7

86.2

86.7

82.7

等电平远端串音衰减功率和PS ACR-F(dB)

80.1

75.8

71.8

75.8

80.5

73.2

70.2

回波损耗RL(dB)

31.2

32.9

38.8

33.7

23.8

26.2

24.9



注:上表所反映的数值为典型测量值,符合 GB/T 18015.5(IEC 61156-5)标准。



物理参数

导体尺寸(标称值)

4×2×0.52 (AWG24)

电缆外径(标称值)

7.0mm

重量(305 米,含包装,标称值)

16kg



电气性能

直流电阻(20℃)

95Ω/km

对地电容

≦5.6nF/100m (@1kHz)

100MHz 特性阻抗

100Ω±15Ω

横向变换损耗 TCL

≥55dB(30-100MHz)

延迟偏差

25ns/100m

NVP

69%

以太网供电(POE)

 IEEE 802.3at 增强型以太网供电
