Magic RJ45 模块
用于大楼通信综合布线系统中数据、语音、音视频、图像等信号的传输,与配线架、面板等保障部件一起构成管理间、设备间乃至工作区的信息出入口。天诚的Magic系列六类、超六类屏蔽 / 非屏蔽模块全面符合并超出IEC 60603-7中规定的连接器单体标准,带宽达到350MHz(Cat.6 模块)/600MHz(Cat.6A 模块),与屏蔽Cat.6/6A/7/7A、非屏蔽Cat.6/6A线缆端接配合,可适用于所有Class D、E及EA(需Cat.6A模块)支持的应用,包 括 以 太 网 应 用, 如:10GBase-T、5GBase-T、2.5GBase-T、1GBase-T、1GBase-TX、100Base-T 等。可用于符合IEEE 802.3at标准的增强型以太网供电应用(POE+)。
应用标准
:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等
产品亮点
  • 产品概述
  • 产品特点
用于大楼通信综合布线系统中数据、语音、音视频、图像等信号的传输,与配线架、面板等保障部件一起构成管理间、设备间乃至工作区的信息出入口。天诚的Magic系列六类、超六类屏蔽 / 非屏蔽模块全面符合并超出IEC 60603-7中规定的连接器单体标准,带宽达到350MHz(Cat.6 模块)/600MHz(Cat.6A 模块),与屏蔽Cat.6/6A/7/7A、非屏蔽Cat.6/6A线缆端接配合,可适用于所有Class D、E及EA(需Cat.6A模块)支持的应用,包 括 以 太 网 应 用, 如:10GBase-T、5GBase-T、2.5GBase-T、1GBase-T、1GBase-TX、100Base-T 等。可用于符合IEEE 802.3at标准的增强型以太网供电应用(POE+)。
应用标准
:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2 等

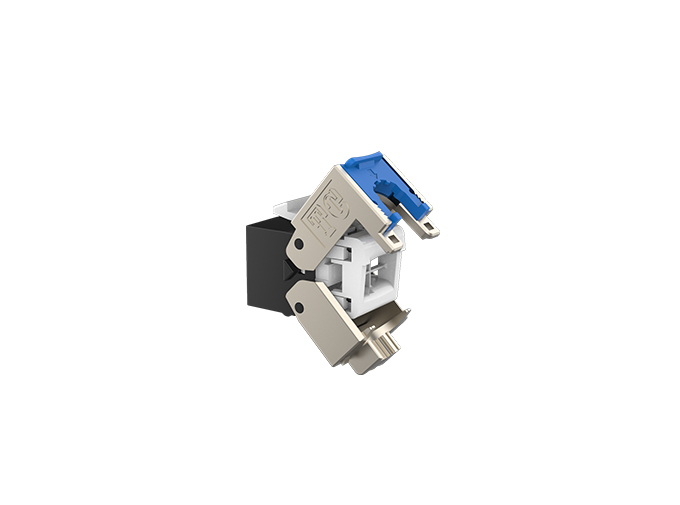

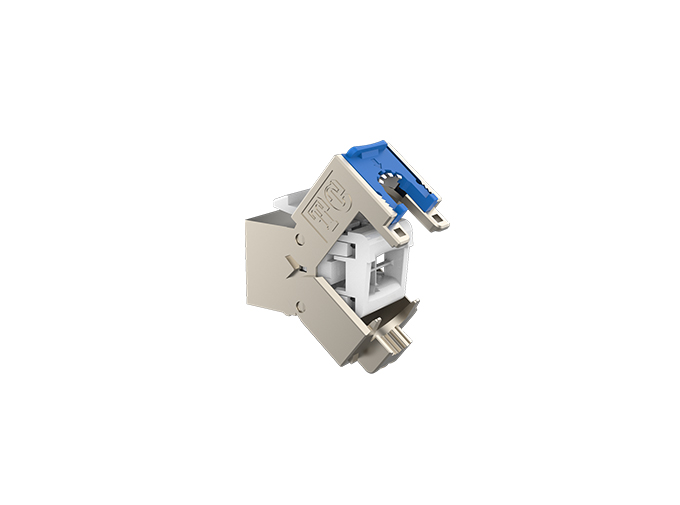

天诚Magic系列高性能屏蔽模块,采用高品质镀镍合金一体压铸成形,极具金属质感,美观大方。非屏蔽模块采用与屏蔽模块相一致的镀镍合金后盖,有效提升抗外部串扰(ANEXT)能力,符合最新的10GBase-T、5GBase-T、2.5GBase-T应用的苛刻要求。
专利结构设计,具备领先行业水平的超凡性能;31mm 极限尺寸,适合各种高密度配线场合,即使在空间狭小的地插环境中安装也游刃有余。

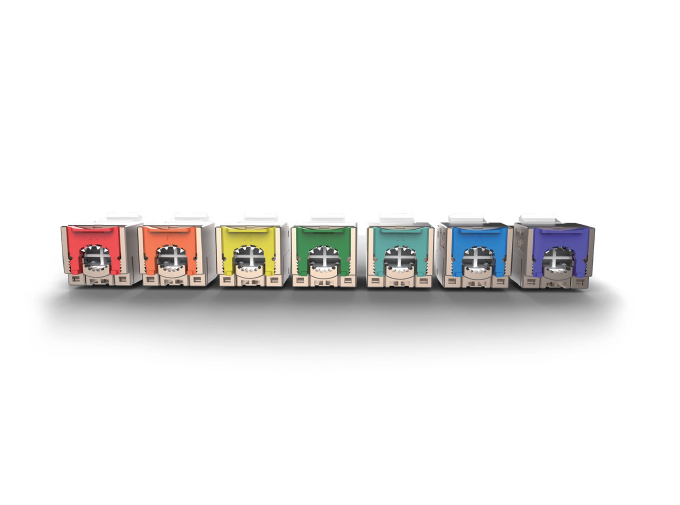

专利的免扎带彩色尾部锁线结构,适用于4.5~9mm不同规格的铜缆,附加的金属爪扣牢牢抓住线缆屏蔽层。多种颜色的设置,即使在配线架的后部也可轻松区别不同用处的信息端口。

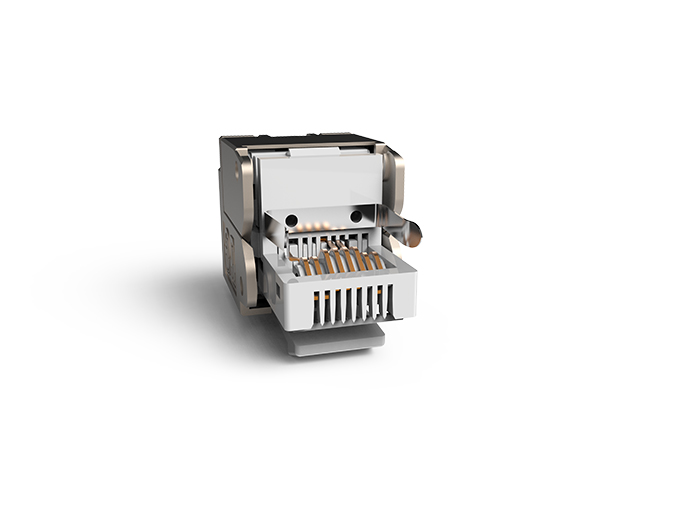

专利的三段式独立沉浮支撑结构,当不同类型的RJ系列插头插入时,该支撑件可保证金针具备充分的回弹力,传输性能更加稳定。

独特的十字Rib分线结构,有效减少线对间串扰,提高网络传输性能。
