Magic UHD192光纤模组
配套前拆式配线架,预端接型,可安装8个预端接单元
用于智能建筑综合布线系统中设备间、数据中心光纤信息点的集中配线、跳接。具备远超IEC 61754、 IEC 61755等标准要求的各项性能指标。安装在天诚Magic前拆式通用配线架中,配合MPO/MTP预端接光缆以及光纤跳线等一起使用,为光纤信息点提供高性能、高密度的连接出、入口。提供MPO/MTP转LCD、MPO/MTP多种规格。使用LC适配器时,最高密度可达1U 192芯,达到天诚HD96解决方案的两倍,大大节省有限的机柜空间,是综合布线安装、维护、管理的有力保障。
应用标准:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2等。
产品亮点
  • 产品概述
  • 产品特点
配套前拆式配线架,预端接型,可安装8个预端接单元
用于智能建筑综合布线系统中设备间、数据中心光纤信息点的集中配线、跳接。具备远超IEC 61754、 IEC 61755等标准要求的各项性能指标。安装在天诚Magic前拆式通用配线架中,配合MPO/MTP预端接光缆以及光纤跳线等一起使用,为光纤信息点提供高性能、高密度的连接出、入口。提供MPO/MTP转LCD、MPO/MTP多种规格。使用LC适配器时,最高密度可达1U 192芯,达到天诚HD96解决方案的两倍,大大节省有限的机柜空间,是综合布线安装、维护、管理的有力保障。
应用标准:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2等。

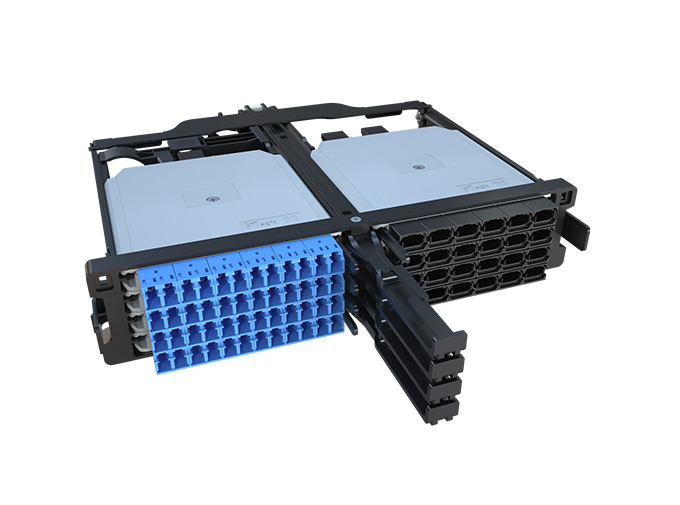

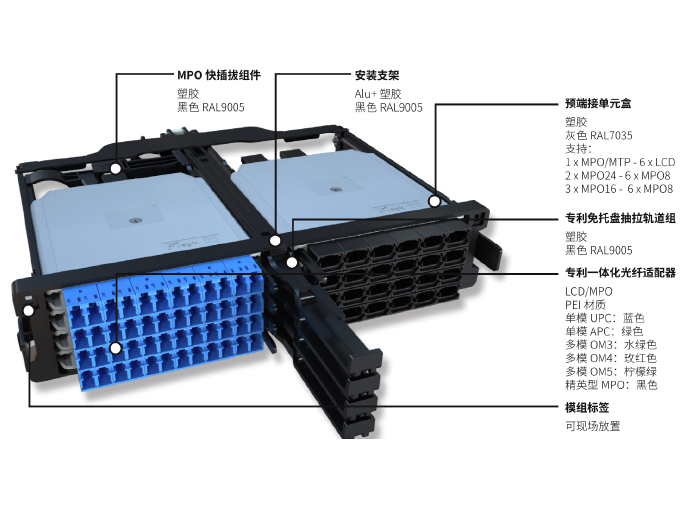

每个天诚Magic前拆式通用配线架可安装2个UHD192光纤模组支架,每个支架支持最多8个预端接单元盒。专利的免托盘设计及适配器连接器一体化接头,大大缩减了模块化单元盒的间距,使得1U空间内的配线密度达到空前的192芯,同时还保留了传统144芯解决方案分层抽拉的便利优点。
在单元盒后部具备可选的专利MPO/MTP快插拔组件,无需绕到机柜后部即可在前端快速分离模块盒后部的MPO/MTP连接器,方便、快速拆装单个模块化单元盒。
MPO/MTP-LC盒体内置1根MPO/MTP-LC低损型扇出预制线束,100%原厂测试。线序类型支持标准的Type A、Type B 型,以及天诚独有的Type T型(预端接两头使用同一种线序的盒体)。MPO/MTP-MPO/MTP盒体则根据客户设备选型内置多根低损型转接扇出线束,100%原厂测试。是当前40G向400G过渡的最佳选择

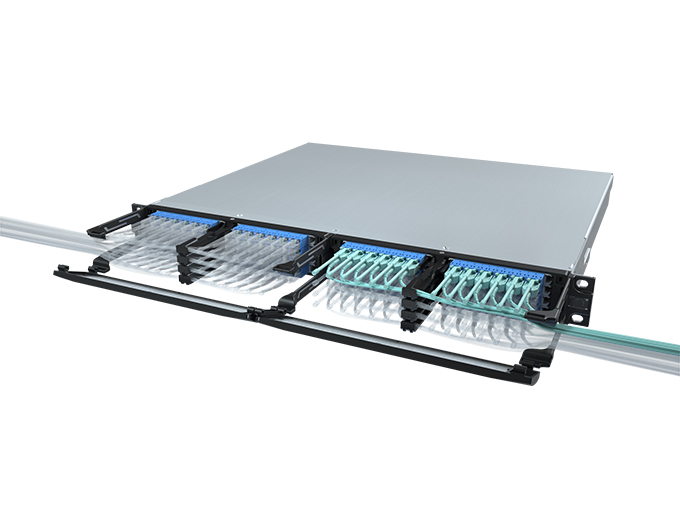

拉杆提供额外的理线环,结合天诚Magic前拆式通用配线架配套的0U理线组件,提供了完美的跳线理线方案。并将对垂直冷风气流的遮挡降到最低,降低数据中心的能耗。
