RJ45跳线
用于大楼通信综合布线系统中数据、语音、音视频、图像等信号的传输,与铜缆、模块等部件一起构成综合布线信息传输通道,将信息出入口与有源设备(交换机、电脑等)相连。天诚的Magic系列复合跳线产品分为常规跳线、超细跳线两种,包含高性能通用跳线、易插拔跳线、带锁跳线、配套端口锁等多个产品。六类、超六类铜缆跳线全面符合并超出IEC 61935-2中规定的铜缆跳线单体标准,带宽达到350MHz(Cat.6 跳线)/600MHz(Cat.6A跳线),与Cat.6/6A链路配合,可适用于所有Class D、E及EA(需 Cat.6A 跳线)支持的应用,包括以太网应用,如:10GBase-T、5GBase-T、2.5GBase-T、1GBase-T、1GBaseTX、100Base-T等。可用于符合IEEE 802.3at标准的增强型以太网供电应用(POE+)。
应用标准:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2等。
产品亮点
  • 产品概述
  • 产品特点
用于大楼通信综合布线系统中数据、语音、音视频、图像等信号的传输,与铜缆、模块等部件一起构成综合布线信息传输通道,将信息出入口与有源设备(交换机、电脑等)相连。天诚的Magic系列复合跳线产品分为常规跳线、超细跳线两种,包含高性能通用跳线、易插拔跳线、带锁跳线、配套端口锁等多个产品。六类、超六类铜缆跳线全面符合并超出IEC 61935-2中规定的铜缆跳线单体标准,带宽达到350MHz(Cat.6 跳线)/600MHz(Cat.6A跳线),与Cat.6/6A链路配合,可适用于所有Class D、E及EA(需 Cat.6A 跳线)支持的应用,包括以太网应用,如:10GBase-T、5GBase-T、2.5GBase-T、1GBase-T、1GBaseTX、100Base-T等。可用于符合IEEE 802.3at标准的增强型以太网供电应用(POE+)。
应用标准:
GB/T 18233 (ISO/IEC 11801);GB 50311;TIA/EIA568-C.2等。

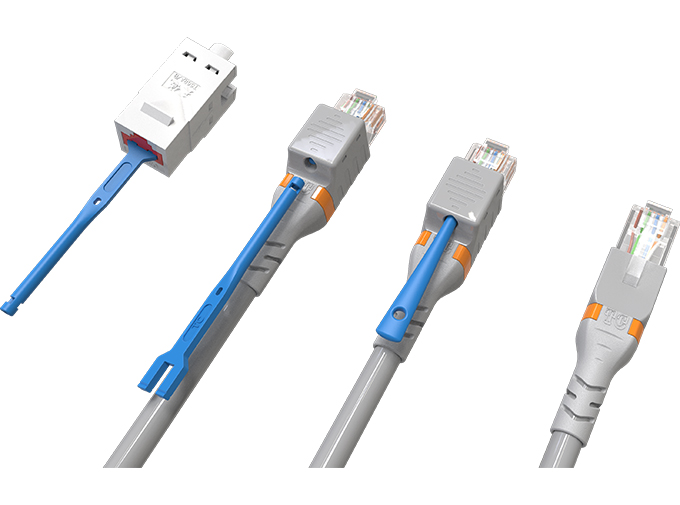

Magic系列复合跳线外壳体与尾套采用PC+TPU注塑一体成型工艺, 前硬后软的复合设计可有效保证跳线的弯曲半径。 通用跳线支持多种深度的RJ45端口,配有弯曲的水晶头弹片,有利于跳线线缆的维护与梳理。易插拔跳线则使用标准水晶头,配有特殊设计的专利拉杆可快速解锁,特别适用于端口密集的数据中心高密度应用环境。 带锁跳线在易插拔的基础上将拉杆替换为专用的解锁钥匙。配套的专利端口锁产品则可对闲置的RJ45端口进行管理和保护。专利的钥匙集成了对跳线和端口的解锁功能。 超细跳线采用28 AWG超细直径软线缆,在尺寸上获得巨大的空间占用优势,并具备极高的柔性,大大缓解了理线架乃至机柜空间的压力,并提升了安装、维护的便捷性,所有的超细跳线均可提供通用、易插拔、带锁等多种规格。 内部特殊设计的倒齿线扣更可在安装后增加线缆的稳定性。所有跳线均配有易拆装的色环,满足可视化色彩标识的要求。
产品参数
  • 水晶头采用三叉高低针结构,50μinch镀金金针,确保最佳传输性能

  • 壳体采用PC+TPU复合注塑工艺,前硬后软,可靠卡接,保证线缆弯曲半径

  • 支持可视化色彩管理,跳线色环满足现场更换

  • 带锁跳线,增加专用钥匙授权管理,防止误拔

  • 可提供端口锁,对闲置的RJ45端口进行管理和保护,防止误插
