产品亮点

产品概述
产品特点

该电梯专用监控线缆功能更为齐全，打破了以往功能单一的缺点，可以同时传输4路视频信号和3路视频信号、1路控制信号，采用该技术与同轴电缆相比，传输距离远，传输效率好，且可以同时进行多路传输。执行标准：Q/321001LLD 04-2017

1、功能更为齐全，打破了以往功能单一的缺点，集视频、控制、音频为一体。 2、设计人性化，由于进行了一体化的生产，所以缩短了安装时间，减小了安装费用，而且克服了产品在敷设过程中容易被拉断的现象。 3、传输距离远，导体、绝缘、屏蔽的专一选择，充分保证了电梯电缆的传输距离。 4、悬挂长度长，我公司的产品在结构设计上充分考虑了悬挂长度问题，打破了一般电梯电缆的悬挂长度短的缺陷，更适用于高层建筑的使用。 5、移动速度快，由于结构合理、强度增强、柔软度高，使得该电缆更适于在高速下运行，提高了工作效率。

产品参数

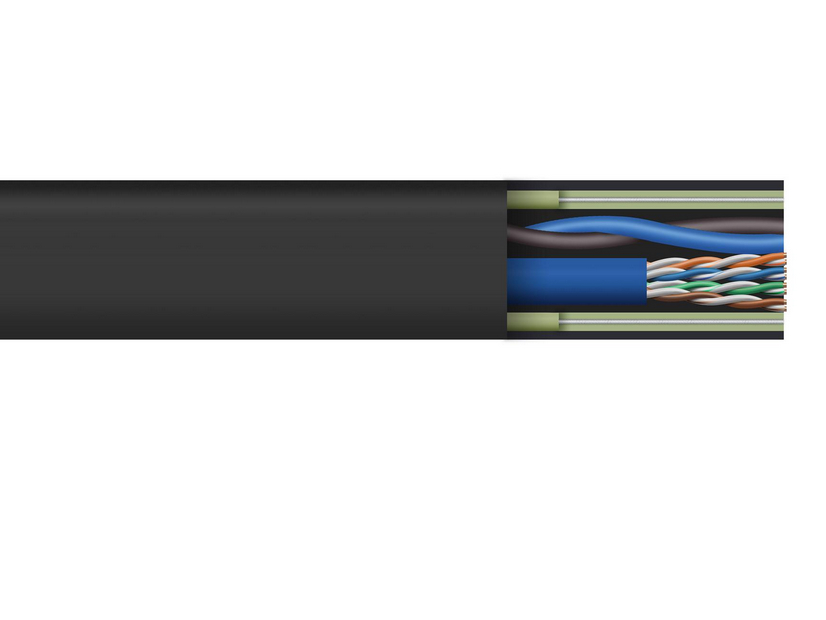

TUTP-G1电梯数据专用线缆

执行标准：Q/321001LLD 04-2017

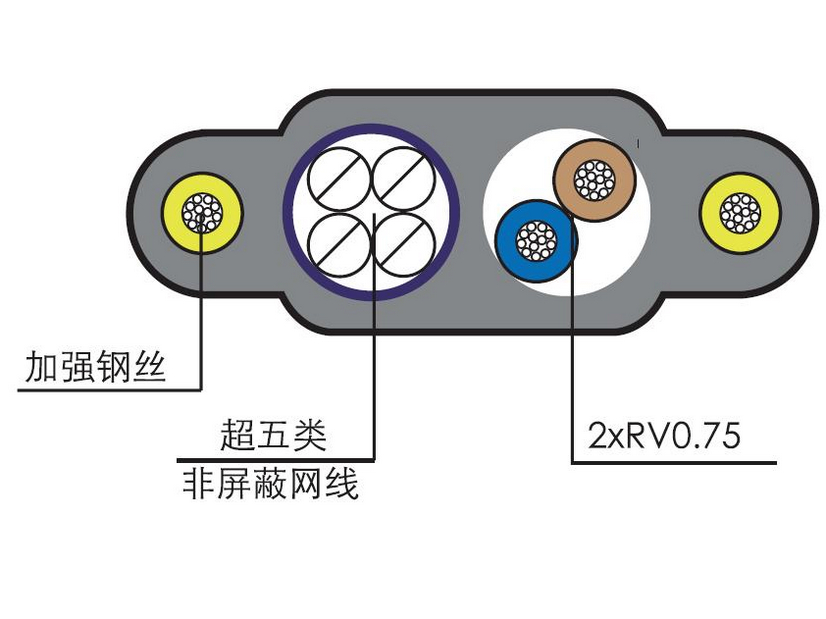

序号	结构参数	一根数据缆+2根电源线+2根加强钢丝
1	电缆近似尺寸mm	8.2×22
2	环境温度	-40℃~+70℃
3	电缆近似重量kg/km	200
4	传输距离≤m	300
5	100MHz衰减≤dB/m	0.22
6	成品耐压V/min	1500/5
7	曲挠实验	20万次通过
8	移动速度≤m/s	5
9	自由悬挂长度≤m	150

电梯电缆安装注意事项

1、电梯电缆安装使用前应自由垂吊，充分退扭。

2、电缆中的悬挂加强芯剥离后应进行固定，同时应承受拉力。

3、悬挂加强芯应保持对称一致的拉力，其拉力与平均值偏差应不大于5%。

4、轿厢压缩缓冲器后，电缆不得与底坑地面和轿厢底边框接触。

5、随行电缆不应有打结和波浪扭曲现象。

6、视频、电源接口不得有虚焊、脱焊且应固定牢固。
