3G-SDI 超高清数字电缆
3G-SDI电缆用于超高清数字输入和输出数字分量串行接口装置中,可提供2.97Gb/s的传输速率,可全部保留数据信号的所有细节,高保真设计,制造工艺精湛,信号衰减系数低,抗干扰能力强,传输效果极佳,未压缩的超高清数字信号将大大提高视觉、听觉影音效果。
产品亮点
  • 产品概述
  • 产品特点
3G-SDI电缆用于超高清数字输入和输出数字分量串行接口装置中,可提供2.97Gb/s的传输速率,可全部保留数据信号的所有细节,高保真设计,制造工艺精湛,信号衰减系数低,抗干扰能力强,传输效果极佳,未压缩的超高清数字信号将大大提高视觉、听觉影音效果。
3G-SDI 超高清数字电缆 技术参数 芯线规格 1/1.02mm高纯度无氧铜丝 屏   蔽 125%覆盖铝箔和高密度镀锡丝屏蔽层 线材直径 7.0mm±0.2mm 外   被 环保PVC 接   口 BNC,镀金端子、镀镍外壳 分 辨 率 1920×1200@60Hz;兼容VGA,SVGA,XGA,SXGA,UXGA,WUXGA 高清标准 1080P,兼容480i,480P,720P,1080i,1080P 色 彩 10亿色
产品参数

3G-SDI 超高清数字电缆

技术参数

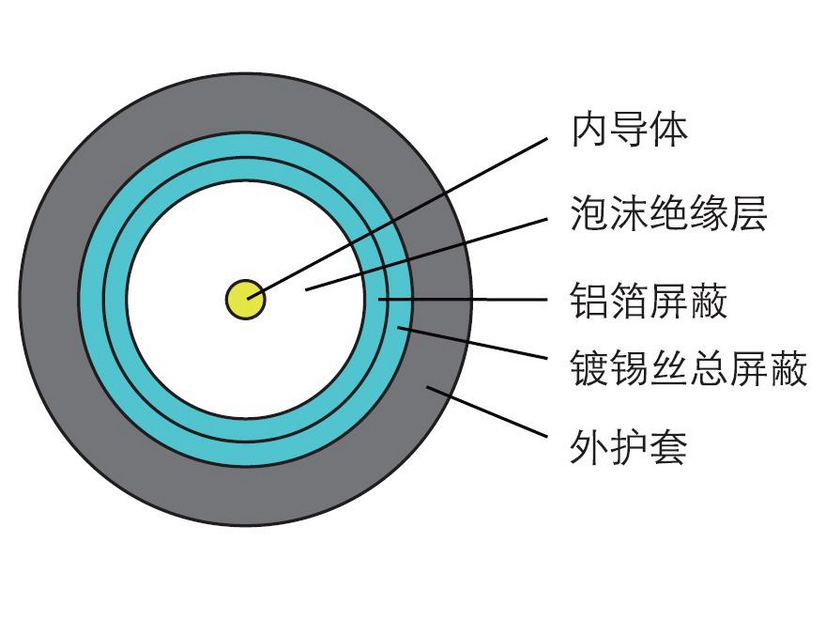

芯线规格

1/1.02mm高纯度无氧铜丝



125%覆盖铝箔和高密度镀锡丝屏蔽层

线材直径

7.0mm±0.2mm



环保PVC



BNC,镀金端子、镀镍外壳



1920×1200@60Hz;兼容VGASVGAXGASXGAUXGAWUXGA

高清标准

1080P,兼容480i480P720P1080i1080P



10亿色


性能指标

特性阻抗

(差分阻抗)75±3ΩTDR

传播延迟

对内延迟差151psec以下,对间延迟差2.42ns以下

传输距离

最远支持100 m

接触电阻

5Ω MAX

绝缘电阻

5mΩ MIN

数据安全

传输不受电磁波的干扰



10.2Gbps340MHz



频率(MHz)

衰减值(dB  Max )

1MHz

1.0

5 MHz

1.8

10 MHz

2.3

20 MHz

3.3

50 MHz

5.0

71 MHz

5.2

100 MHz

6.2

135 MHz

6.9

180 MHz

8.5

200 MHz

9.2

270 MHz

9.8

400 MHz

12.5

750 MHz

16.4

1000 MHz

19.4

3000 MHz

35.1
