RG系列射频同轴电缆
该产品主要用于同轴光纤混合网(HFT)中传输数据模拟信号和数字信号,可与北美各类插件配合使用,也可用于电脑网络(以太网)互连。目前RG系列电缆类型繁杂,许多RG电缆在现行的有效的标准中很难查到,有关结构尺寸应以用户的需求为准。
执行标准:MIL-C-17
产品亮点
  • 产品概述
  • 产品特点
该产品主要用于同轴光纤混合网(HFT)中传输数据模拟信号和数字信号,可与北美各类插件配合使用,也可用于电脑网络(以太网)互连。目前RG系列电缆类型繁杂,许多RG电缆在现行的有效的标准中很难查到,有关结构尺寸应以用户的需求为准。
执行标准:MIL-C-17

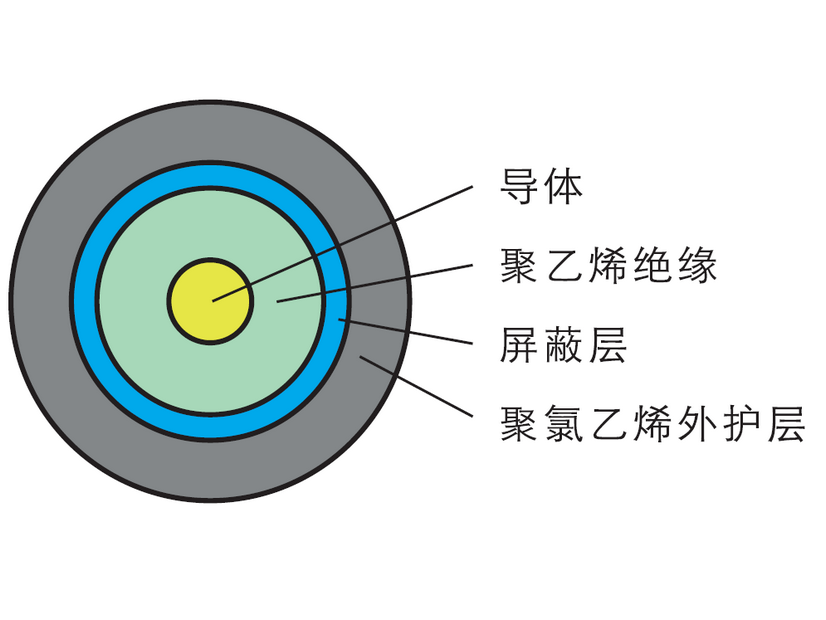

1、使用温度范围:-40℃~70℃,特殊使用温度可定做。 2、导体:99.996%无氧软铜丝。 3、绝缘:低损耗聚乙烯。 4、屏蔽层:99.996%无氧软铜丝编织。 5、护套:-40℃耐寒聚氯乙烯。
产品参数

RG系列实芯聚乙烯绝缘射频同轴电缆

执行标准:MIL-C-17

项目型号

内导体n/mm

绝缘外径mm

护套材料

成品外径mm

重量

特性阻抗Ω

最大衰减400MHz dB/100ft

标称电容pF/ft

工作电压maxV

(有效值)

RG-5A

1/1.29

4.6

PVC-I

7.8

0.087

50.0

6.5

30.8

3000

RG-5B

1/1.29

4.6

PVC-IIA

7.8

0.087

50.0

6.5

30.8

3000

RG-6A

1/0.724

4.7

PVC-IIA

7.8

0.082

75.0

6.5

20.6

2700

RG-9

7/0.724

7.1

PVC-I

10.1

0.140

51.0

5.9

30.2

4000

RG-9A

7/0.724

7.1

PVC-I

10.1

0.140

51.0

6.1

30.2

4000

RG-9B

7/0.724

7.1

PVC-IIA

10.2

0.150

50.0

6.1

30.8

5000

RG-11

7/0.404

7.2

PVC-I

10.3

0.096

75.0

5.7

20.6

4000

RG-11A

7/0.404

7.2

PVC-IIA

10.3

0.096

75.0

5.2

20.6

5000

RG-34A

7/0.724

11.7

PVC-IIA

16.0

0.224

75.0

5.3

20.6

6500

RG-58

1/0.813

2.90

PVC-I

4.95

0.029

53.5

11.7

28.8

1900

RG-58A

19/0.18

2.90

PVC-I

4.95

0.029

52.0

13.2

29.6

1900

RG-59

1/0.643

3.7

PVC-I

6.15

0.032

73.0

10.5

21.1

2300

RG-59B

1/0.584

3.7

PVC-IIA

6.15

0.032

75.0

9.0

20.6

2300

RG-122

27/0.127

2.4

PVC-IIA

4.1

0.016

50.0

18.0

30.8

1900

RG-149

7/0.404

7.2

PVC-IIA

10.0

0.105

75.0

10.0

20.6

5000

RG-174

7/0.16

1.5

PVC-I

2.5

0.008

50.0

20.0

30.8

1500

RG-212

1/1.41

4.7

PVC-IIA

7.8

0.083

50.0

6.5

29.4

3000

RG-213

7/0.752

7.2

PVC-IIA

10.2

0.099

50.0

5.5

30.8

5000

RG-216

7/0.404

7.2

PVC-IIA

10.2

0.114

75.0

5.2

20.6

5000

RG-223

1/0.89

2.9

PVC-IIA

4.8

0.034

50.0

11.7

30.8

5000

1:内导体单线尺寸为近似值;

2: PVC-I为普通型聚氯乙烯;PVC-IIA为非污染型聚氯乙烯。

31in=25.395mm1ft=0.3047m1b=0.454kg
