天诚通信数据中心Magic系列新产品成功解决国防科大银河计算机工厂网络改造中的诸多难点!

随着“新基建”政策的逐步落地,更多的建筑物布线系统采用数据中心通用布线的方式进行网络布线,全光预端接解决方案和超六类屏蔽全链路解决方案作为数据中心通用布线的重要组成部分,其优势和更广的适用性更加充分的体现出来。

国防科技大学计算机学院微电子研究所在银河计算机工厂搬迁项目中,采用了天诚通信的全光预端接解决方案和超六类屏蔽全链路解决方案解决了数据机房网络改造中的难题。该网络机房设置光、铜服务器机柜并部署在1F,核心交换设备部署在2F。光服务器机柜设备部署的是多模40G,铜服务器机柜设备部署的是单模万兆。此类项目在后期运维管理中会遇到:



设备光口插拔次数的增加也极有可能给设备端口造成损伤,导致维修成本增加;

端口重复插拔导致链路衰耗增大,对项目验收带来严峻考验,对后期数据传输也带来一定的风险。

针对国防科大该项目的网络需求以及痛点,天诚通信推荐数据机房使用天诚的全光预端接解决方案,办公网络采用超六类屏蔽全链路解决方案,同时搭配天诚特有的端口锁和带锁跳线产品



天诚通信本次设计的全光预端接解决方案包括多模40G链路和10G单模链路,并且在常规的预端接链接基础上增加交叉链接。

(链路示意图)


在全光预端接的基础上增加交叉链路,是根据项目实际情况采用的一个很好的选择:


  • 在数据中心的应用场景里,核心交换设备及存储均为重要设备。考虑到减少后期应用对核心设备端口的跳接及插拔带来的影响,采用交叉链接,即:预端接光配做双配(增加一个预端接配线架和一条MPO转12芯LC的预端接缆),把存储及核心交换的端口全部映射到预端接光配上。后期使用过程中如有新增或变更链路,只需两个预端接光纤配线架之间跳接即可,有效的避免了后期在有源设备端口的跳接及对核心交换设备及存储端口的保护;

  • 目前市场上大部分设备厂商的40G光模块均为B极性,增加1*MPO转12芯LC的预端接缆,不仅现场可以调整极性,还为后期极性变更或不同网络应用增加更多的选择。



这样不仅满足客户的网络使用需求,而且还成功地克服了核心交换设备和存储设备在不同的楼层带来的后续管理维护困难。



在办公网络中,采用超六类屏蔽全链路解决方案及端口锁+带锁跳线,能满足国防科技大学计算机学院微电子研究所银河计算机工厂日常办公所需的网络要求,同时解决学校关注的保密需求和未来网络扩容的需求。


  • 该项目需要万兆到桌面端,常规的六类布线系统已经不能满足项目使用需求,同时该项目具有高保密性及高安全性等硬性要求,因此超六类屏蔽全链路解决方案能解决以上痛点;

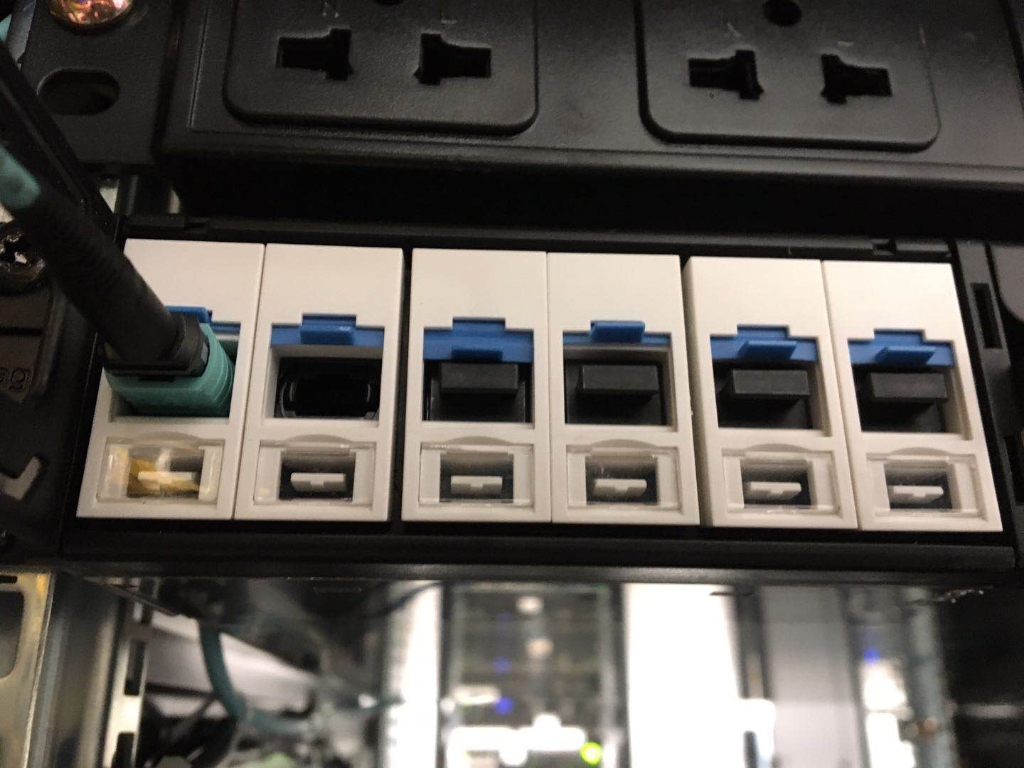

  • 另外,在保密性需求方面,再增加天诚通信MAGIC系列端口锁以及带锁跳线产品。端口锁对闲置的 RJ45 端口进行管理和保护以及防尘,必须使用配套的钥匙才能解锁端口,从物理层面解决了非法接入提高安全性;

  • 为保证正在使用端口的安全性,还提供了带锁跳线,保障在使用过程中,用户对端口的非法插拔以及误插拔的现象,对用户桌面端的安全及保密需求进行再次保障。

施工完成后,我们对现场的多模链路和单模链路分别采取验收测试。从现场测试结果看,无论是多模链路还是单模链路,性能指标均满足标准要求,并还有一定余量。


在整个项目落地过程中,天诚通信提供的MAGIC系列产品解决方案完美的展示的它们的各自的优势,解决实际布线中的诸多难点。

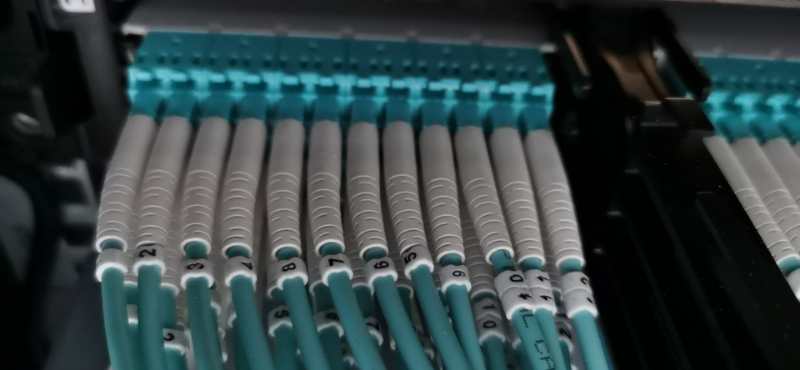

  • 在全预端接接解决方案,天诚通信最新开发的Magic系列的通用光纤配线架起到关键的左右。该产品不仅支持光铜混用,而且1U支持192芯超高密度的预端接使用。结合带标签盖板的0U理线组件,完美的解决跳线理线的同时为机柜有效节省空间。

  • 在超六类屏蔽全链路解决方案中,天诚通信的超六类屏蔽配线架采用全模块式设计,不仅支持单个模块的拆卸,还支持整个模组的前拆,后期维护只需在机柜前端拆卸维护,摒弃传统配线架维护绕着机柜前后跑的痛点;超六类屏蔽模块均为天诚通信MAGIC系列免打模块,免工具及MAGIC特色的线卡设计,有效的解决了屏蔽布线施工中屏蔽层不接续的常见问题及对工人打线工艺的不熟悉而导致的链路通过率低问题,也确保了本次项目点位100%通过符合GB50312标准的FLUKE测试。



随着“新基建”的逐步深入,更多的网络机房也会采取数据中心机房的方式进行建设。同时,面对越来越大的数据传输需求,现有建筑体中很多网络机房已经无法满足未来网络传输的要求。如何不进行大量设备的更换,就可以实现网络升级改造,天诚通信数据中心布线Magic系列产品能解决此类项目中的诸多痛点,实现低成本的网络改造!
